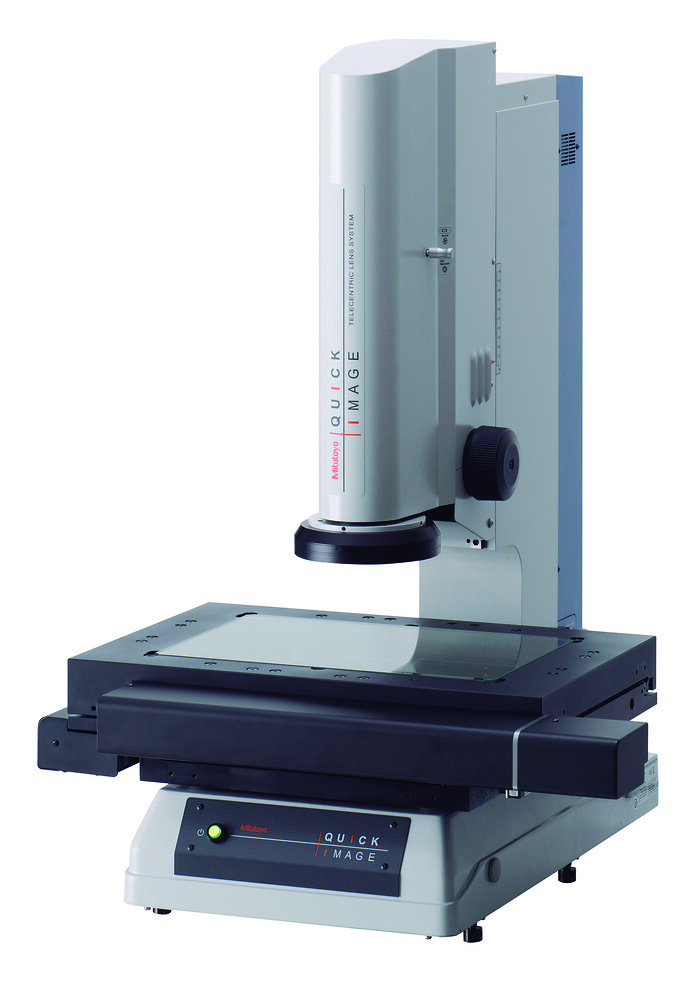

Visionmätsystem med motoriserat bord, Quick Image 2D CNC. Den uppdaterade tillhörande programvaran innehåller en bildsammanfogningsfunktion, så kallad stitching.

Av Malin Folkesson den 7 maj 2019 10:00

Mitutoyo lanserar ett visionmätsystem med motoriserat bord, Quick Image 2D CNC. Den uppdaterade tillhörande programvaran innehåller en bildsammanfogningsfunktion, så kallad stitching.

För ett arbetsstycke som är större än bildfältet, tas ett antal bilder medan bordet förflyttas. Genom att sammanfoga bilderna skapar mjukvaran ett betydligt större mätbart område.

Genom att använda den automatiska sammanfogningsfunktionen och ett detaljprogram kan proceduren från att få hela bilden av ett stort arbetsstycke, till att visa mätresultatet, utföras med ett musklick.

Det motoriserade bordet finns i tre storlekar: 200 x 100 mm, 200 x 170 mm och 300 x 170 mm.

Systemet använder ett dubbelt telecentrisk optiskt system med en förstoringsfaktor på 0,2, vilket ger ett fokuseringsdjup på 22 mm. Arbetsstycken med olika plan, eller till exempel cylindriska, kan mätas utan att behöva fokusera om. Ljuskällorna består av ett grönt överfört ljus, ett koaxiellt LED-ljus samt en sektionsindelad, programmerbar LED-ringbelysning.

Källa: Mitutoyo
